Visio のシェイプとTSheets データを連携

こんにちは！ドライバー周りのヘルプドキュメントを担当している古川です。

CData ODBC Driver for TSheets を使ってVisio ダイアグラムへのデータ入力プロセスを自動化し、ダイアグラムを最新の状態に保つことができます。ドライバーはTSheets データをODBC データソースとして出力し、Microsoft Office のようなODBC サポートを組み込んだアプリケーションからのアクセスを実現します。この記事では、TSheets データをリンクしたVisio プロジェクトでブレーンストーミングを始めるためのシンプルなダイアグラムを作成する方法を紹介します。

CData ODBC ドライバとは？

CData ODBC ドライバは、以下のような特徴を持ったリアルタイムデータ連携ソリューションです。

1. TSheets をはじめとする、CRM、MA、会計ツールなど多様なカテゴリの270種類以上のSaaS / オンプレミスデータソースに対応
2. 多様なアプリケーション、ツールにTSheets データを連携
3. ノーコードでの手軽な接続設定
4. 標準 SQL での柔軟なデータ読み込み・書き込み

CData ODBC ドライバでは、1.データソースとしてTSheets の接続を設定、2.Visio 側でODBC Driver との接続を設定、という2つのステップだけでデータソースに接続できます。以下に具体的な設定手順を説明します。

CData ODBC ドライバのインストールとTSheets への接続設定

まずは、本記事右側のサイドバーからTSheets ODBC Driver の無償トライアルをダウンロード・インストールしてください。30日間無償で、製品版の全機能が使用できます。

接続プロパティが未設定の場合は、はじめにODBC DSN（データソース名）に設定します。これはドライバーのインストールの最後の手順にあたります。Microsoft ODBC Data Source Administrator を使用して、ODBC DSN を作成および設定できます。

TSheets 接続プロパティの取得・設定方法

TSheets は、認証および認可にOAuth2 標準を使用します。独自のOAuth アプリを構築してデータに接続するには、ヘルプドキュメントの「OAuth」セクションを参照してください。

TSheets データをダイアグラムに連携

以下の手順に従い、データ選択ウィザードを使ってダイアグラムにデータをインポートします。

1. Visio を開き、「ファイル」->「新規」をクリックします。「ブレーンストーミング図」テンプレート（Visio Plan 1 が必要です）を開きます。
2. 「データ」タブで、「図形にデータをリンク」をクリックします。
3. ODBC オプションを選択し、次に「ODBC DSN」を選択します。
4. TSheets のDSN を選択し、インポートしたいテーブルを選択してウィザードを終了します。この記事では、Timesheets を例にしています。

TSheets エンティティを図形にリンク

以下の手順で、TSheets エンティティを図形にリンクする方法の1つである、データから図形を作成する方法を示す簡単なダイアグラムを作成します。

1. 「ブレーンストーミング図形」をクリックして、メイントピックを図面ページへドラッグします。メイントピックのテキストとしてTimesheets を入力します。
2. 「トピック」をクリックします。
3. 「外部データ」ウィンドウで行を選択し、図面ページ上にドラッグします。
4. 「トピック」図形を右クリックし、「データ」->「データグラフィックの編集」をクリックします。

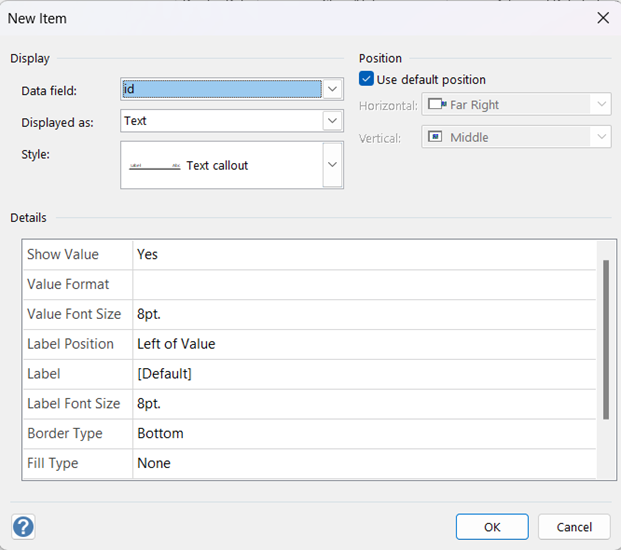

5. 「新しいアイテム」をクリックします。
6. 「データフィールド」メニューで、カラムを選択します。「表示形式」メニューで、表示方法を選択します。
7. 他のいくつかのTSheets エンティティを図面ページにドラッグし、メイントピックであるTimesheets に戻る関連線を追加します。新しいトピックは同じ構成です。データバーに表示される数値カラムは、他のTimesheets エンティティとは対照的にハイライトされます。

「データ」タブから、外部のTSheets データと図形を同期してダイアグラムを更新することができます。
