CData Arc 機能紹介 - Child Tables（親子関係を持つデータの取得や登録）
こんにちは。CData Software Japan の色川です。
この記事では、CData Arc のデータソース系コネクタで利用できる「Child Tables」をご紹介します。
Child Tables の概要
「注文と注文明細」など、親子関係を持つデータがそれぞれ別のテーブル（オブジェクト）として構成されているケースは多く、親子関係を維持した形でデータを同時に取得したり、親子となるデータを同時に登録したい場面も多いかと思います。
CData Arc のデータソース系コネクタで利用できる「Child Tables」は、1回のコネクタアクションで複数テーブルからのデータ取得やデータ登録を実現できる機能です。SQL Server やOracle などRDB との連携はもちろん、kintone やSalesforce などのSaaS との連携で活用するための便利な機構も備わっています。
Select アクションでChild Tables 機能を使うと、外部キーなど親子関係を持つ複数テーブルから階層構造を保った形でデータを取得することができます。Upsert アクションでChild Tables 機能を使うと、親子関係を持つデータをマッピングして複数のテーブルへ登録することができます。
この記事では、人気の高いkintone を例に「Child Tables」の概要と使い方をご紹介します。
この記事のシナリオ

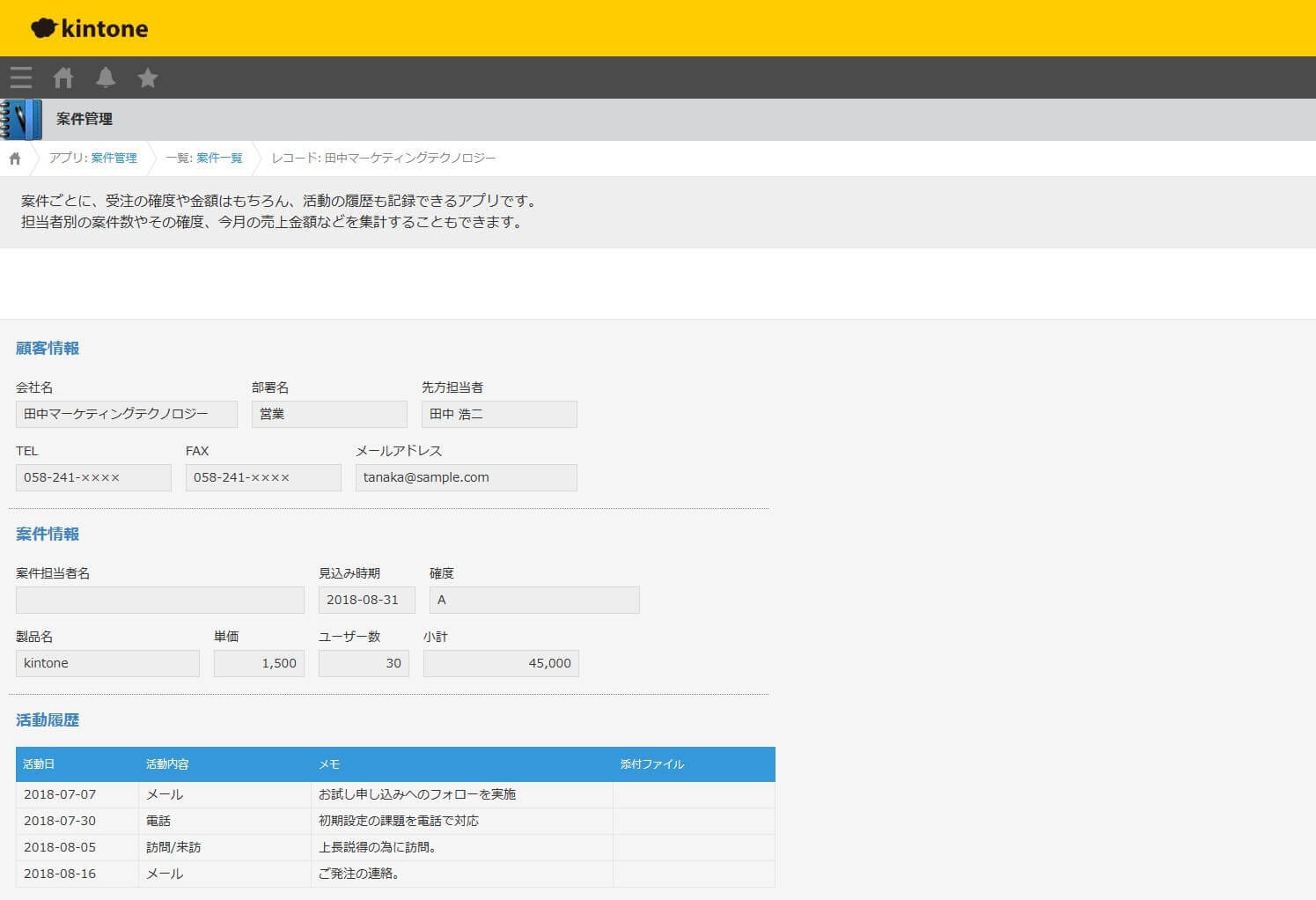

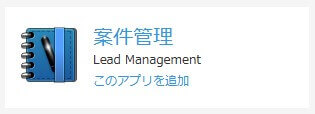

この記事では、kintone の「案件管理」アプリを例にしてご紹介します。「案件管理」アプリには「活動履歴」テーブルが含まれており、Arc のkintone コネクタでは、それぞれ「案件管理」テーブルと「案件管理_活動履歴」テーブルとしてアクセスすることができます。
この記事では「親子関係を持つ複数テーブル」の例として、この「案件管理」テーブルと「案件管理_活動履歴」テーブルを対象に設定例をご紹介していきます。

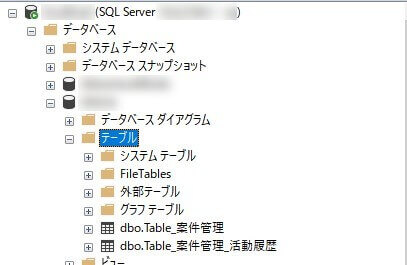

kintone から取得したデータの連携先や、kintone に連携するデータの取得元には、SQL Server にほぼ同じ構造の「案件管理」「案件管理_活動履歴」を設けて、それを利用しました。
この記事では、Child Tables 機能を利用した「kintone からの取得」や「kintone への登録」部分での設定やポイントを中心にご紹介しています。kintone と連携するフローの基本的な設定から知りたい方は、こちらの記事などを参考にしてください。
Child Tables 機能を使ったデータ取得
Child Tables 機能を使った複数テーブルからのデータ取得は条件指定無しでも実行することはできますが、通常は子テーブルの外部キー（ないし外部キーに相当する項目）が、親テーブルのキーと一致するレコードのみを取得する必要があるケースがほとんどです。
Arc のChild Tables 機能を使ったデータ取得では、この紐づけを「REF」を使ったフィルタ条件として指定します。
この記事では、Child Tables 機能を使ったデータ取得の例として、kintone の「案件管理」から確度が"A"のレコードをフィルタして、案件管理に紐づく「活動履歴」テーブルのレコードと併せて取得します。

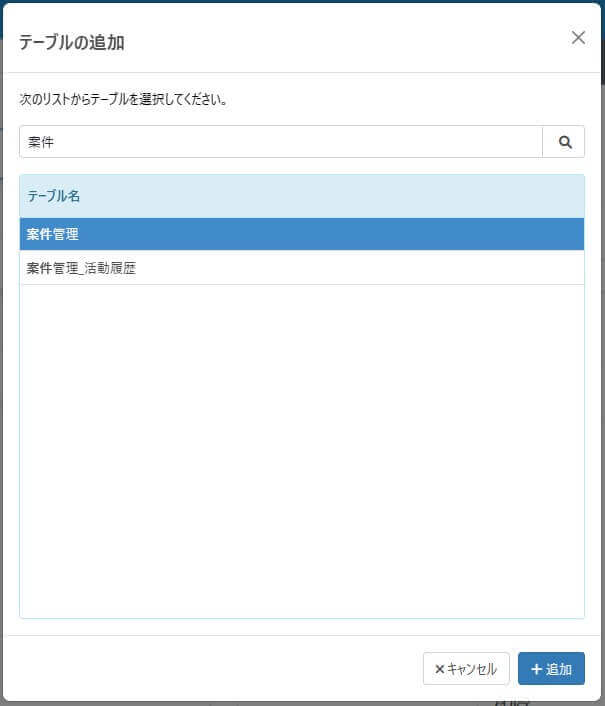

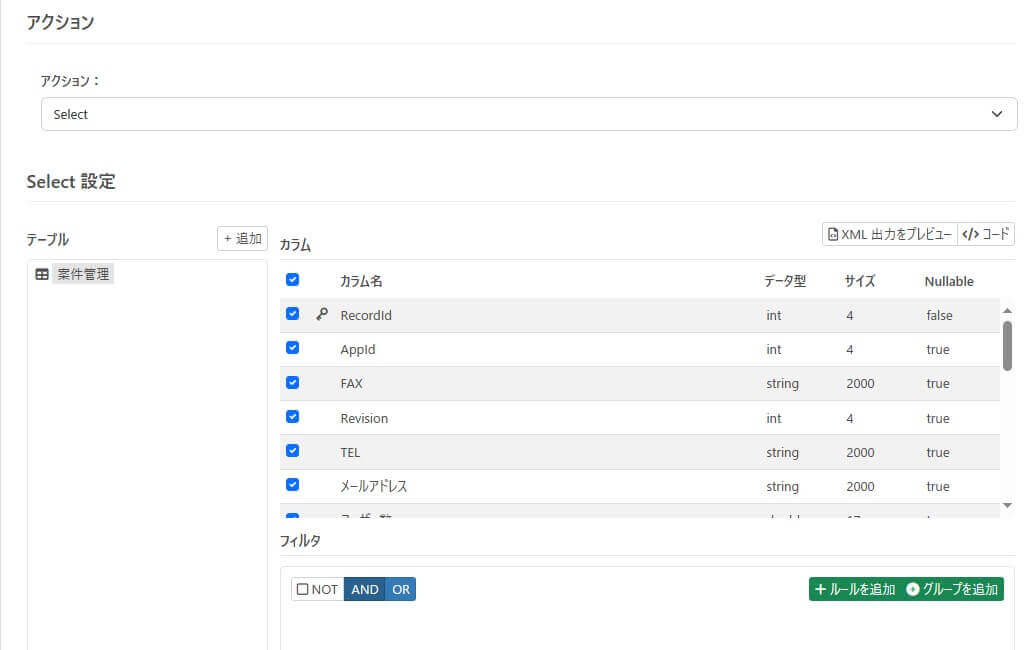

先ずは、kintone コネクタのSelect アクションを指定し、テーブル選択で「追加」をクリックして、親側オブジェクトである「案件管理」を選択します。

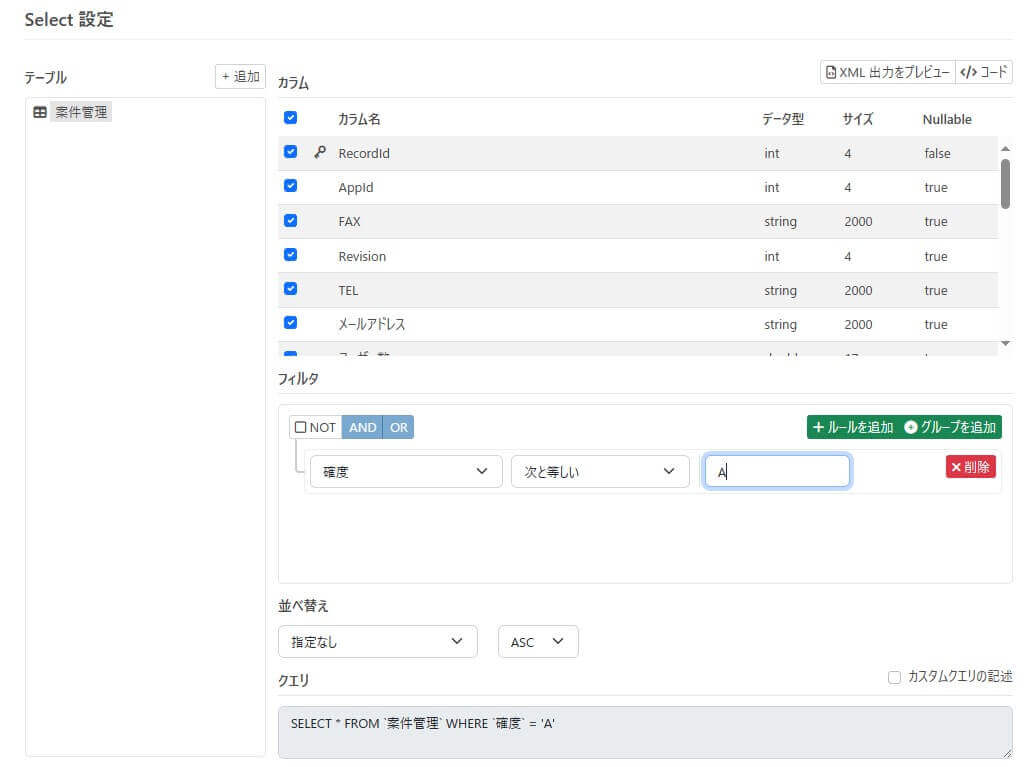

案件管理から、確度が"A" のレコードのみを取得するようにフィルタを構成します。

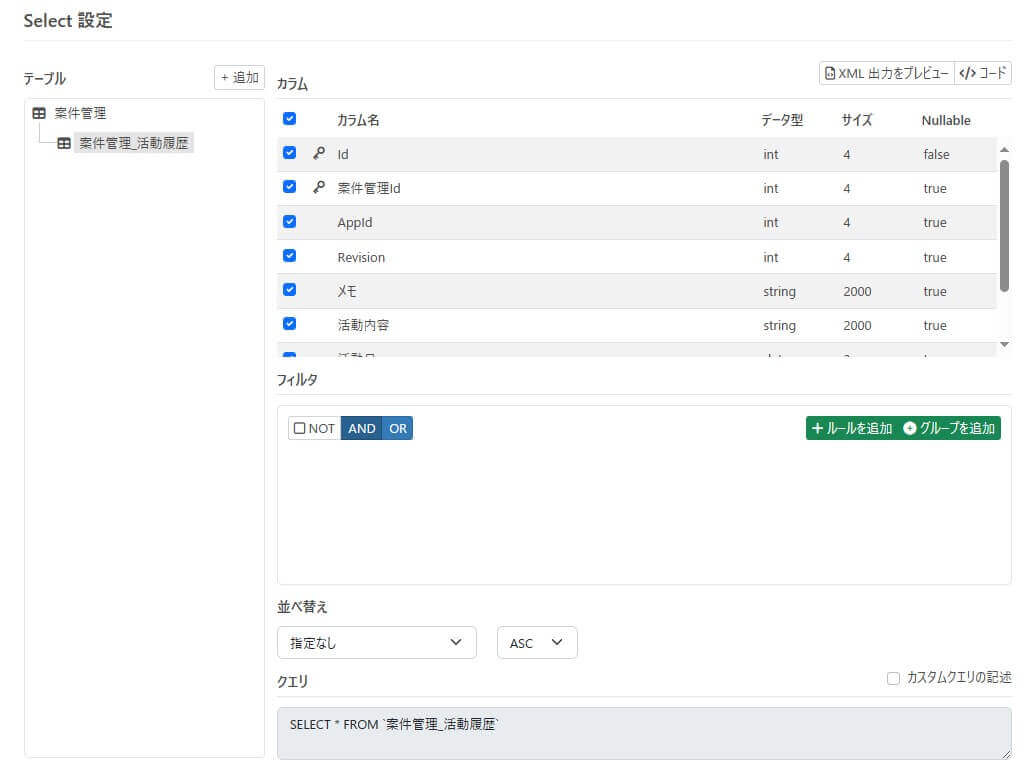

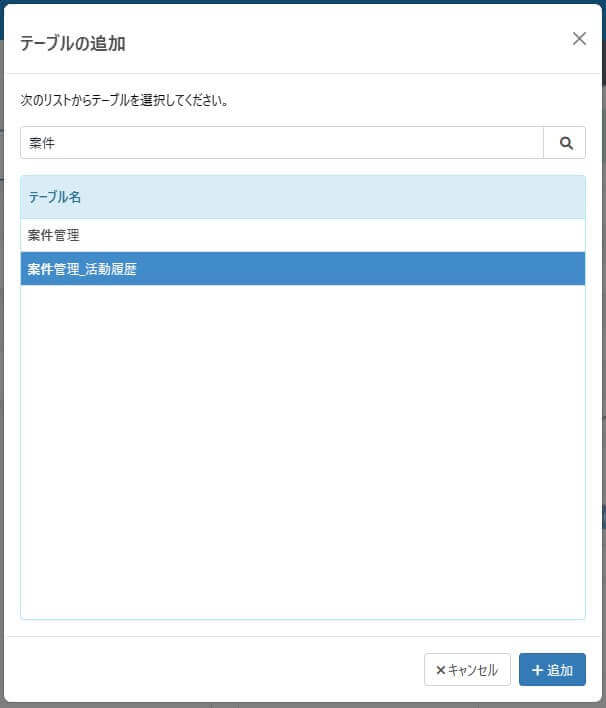

次に、テーブル選択で「追加」をクリックして、子側オブジェクトである「案件管理_活動履歴」を選択します。

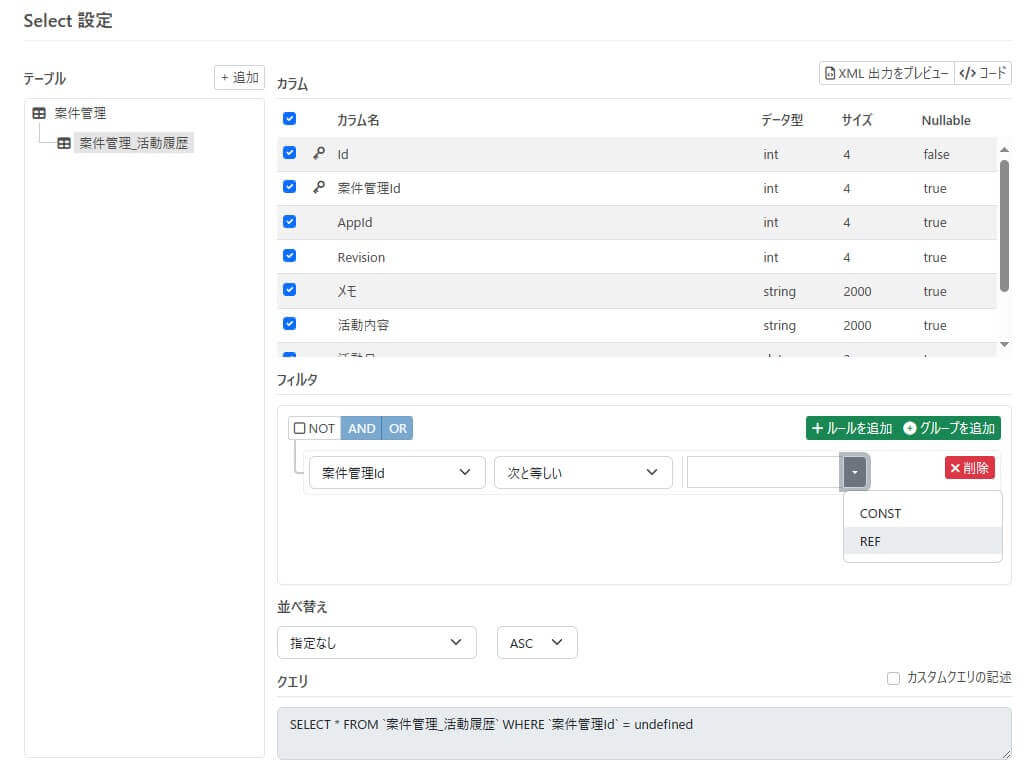

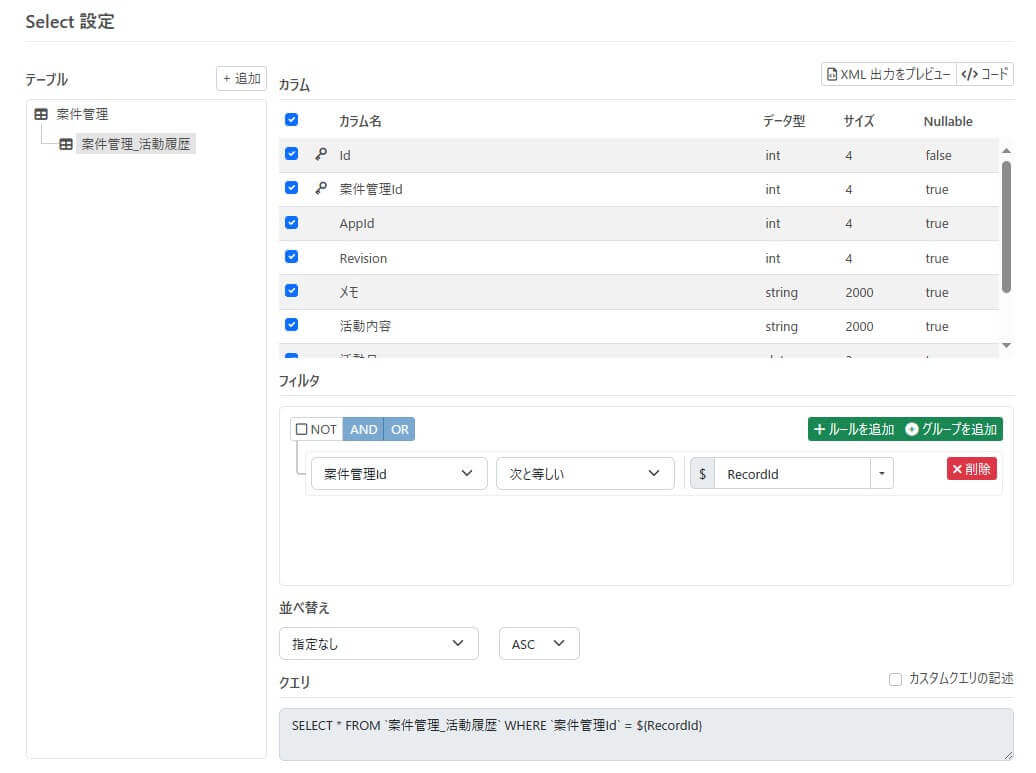

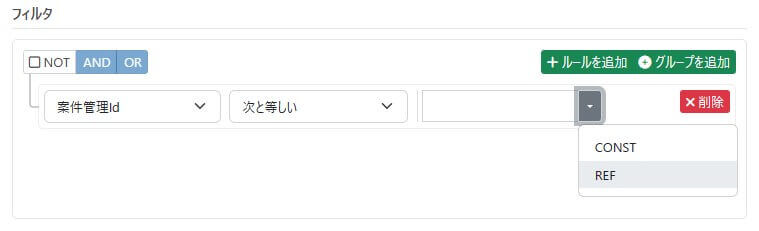

「案件管理_活動履歴」のレコードが、どの案件管理レコードに紐づいているかは、子側の「案件管理_活動履歴」に含まれる「案件管理Id（親側のRecordId に相当するフィールド）」で判断することができます。「案件管理_活動履歴」のフィルタで、「案件管理Id」が、親である「案件管理のRecordId と一致する」ことを「REF」指定を使って構成していきます。
「Child Tables 機能を使ったデータ取得」を設定する際にポイントとなる部分です。

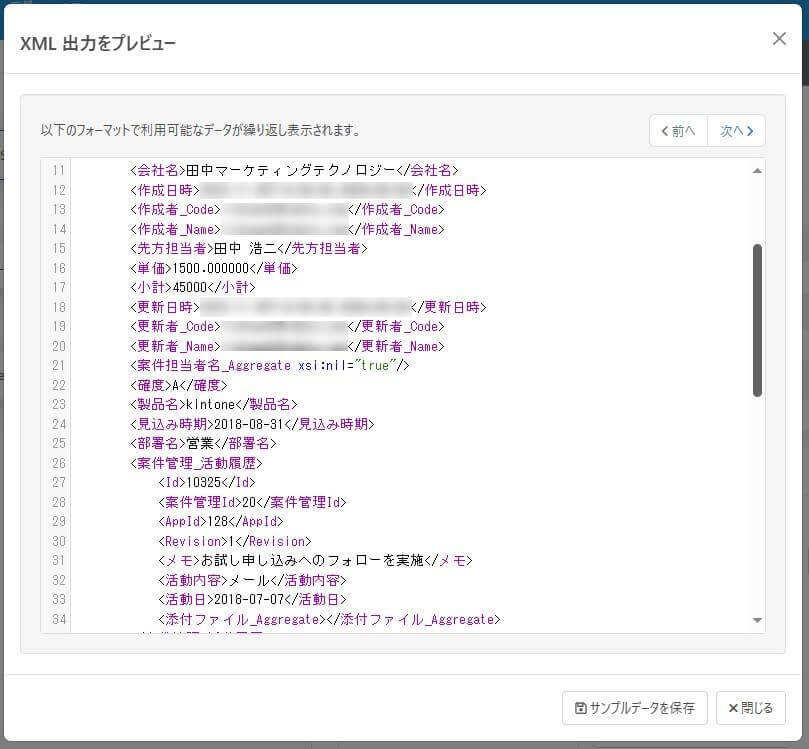

「XML 出力をプレビュー」で、期待する通りの階層構造でデータが取得できることを確認します。

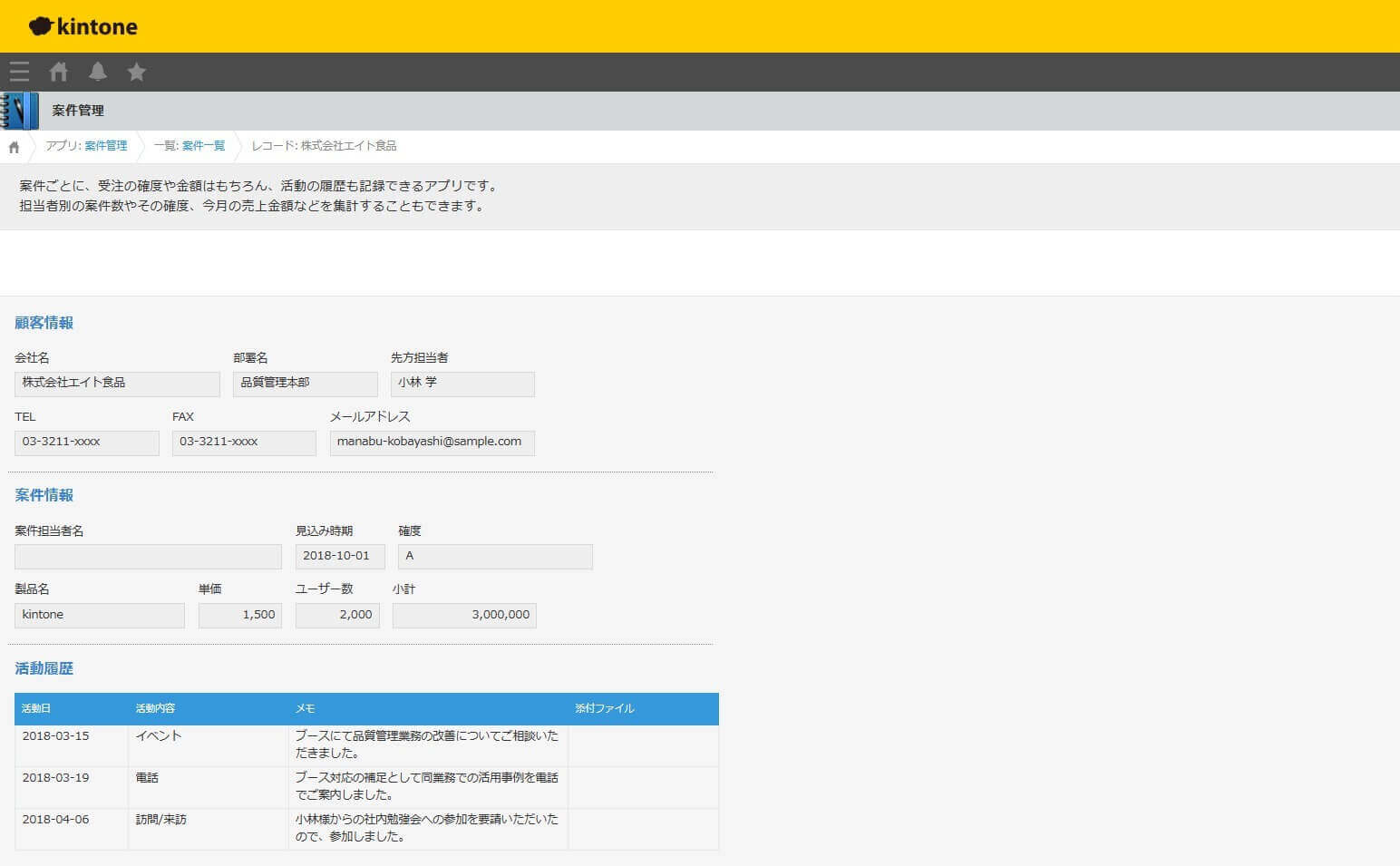

「XML 出力をプレビュー」で参照しているアプリレコード（とテーブルレコード）
Child Tables 機能を使ったデータ取得については、こちらのヘルプトピックもぜひ参考にしてください。
複数テーブルからのデータ取得は、カスタムクエリでJoin 構文を利用することでも実現を検討することができますが、親子関係を維持した形でデータ取得したい場合は、デザイナーで組み立てていける「Child Tables 機能を使ったデータ取得」がフィットしそうです。
Child Table 機能を使ったデータ登録
Child Tables 機能を使った複数テーブルへのデータ登録でも、子テーブルの列が、親テーブルのキーに対応することを「REF」要素を使って指定することができます。
またkintone ではキーであるRecordId がデータ登録時にkintone 側で自動で生成・付与されるため、登録をリクエストする時点ではその値が分かりませんが、親テーブルのキーであるRecordId の「REF」要素として「@@LAST_INSERT_ID」を指定することで、親テーブルの登録時にkintone 側で生成・付与されたRecordId を取得・参照することができるようになります。
子テーブルの登録時には、そのRecordId の値を、REF 要素を使って参照することで、親であるアプリと、子であるテーブルに同時にデータ登録できる仕組みになっています。
SaaS ではレコードのキーがSaaS 側で自動生成されるケースが多く、この「@@LAST_INSERT_ID」と「REF」を利用した「Child Table 機能を使ったデータ登録」はkintone に限らず、活用することができます。

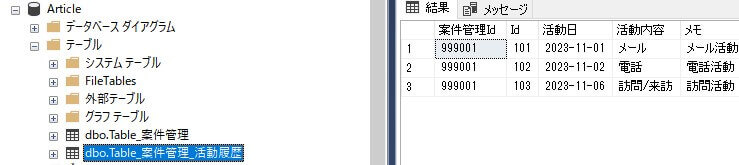

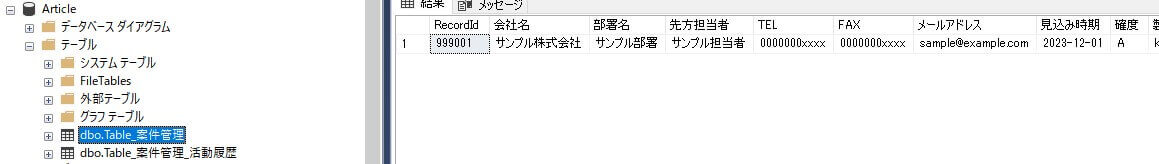

この記事では、Child Tables 機能を使ったデータ登録の例として、kintone の「案件管理」「案件管理_活動履歴」に1回のUpsert アクションでレコードを登録します。連携元のデータには、SQL Server にほぼ同じ構造のテーブルを設けて、下記のように連携するレコードを用意しました。SQL Server からのデータ取得では、上記の「Child Tables 機能を使ったデータ取得」で親子関係を紐づけてデータを取得しています。

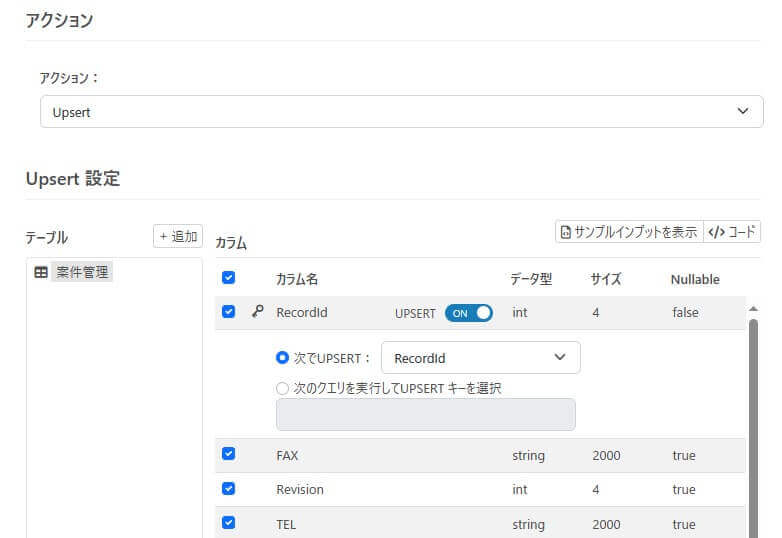

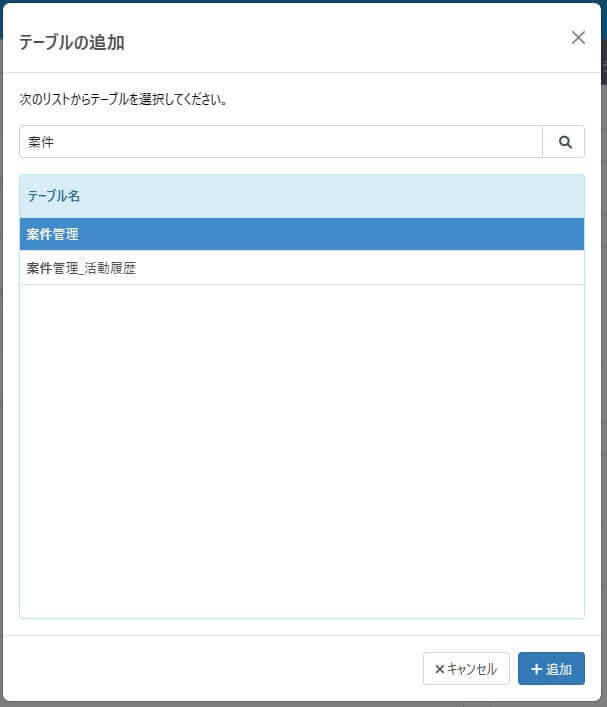

先ずは、kintone コネクタのUpsert アクションを指定し、テーブル選択で「追加」をクリックして、親側オブジェクトである「案件管理」を選択します。

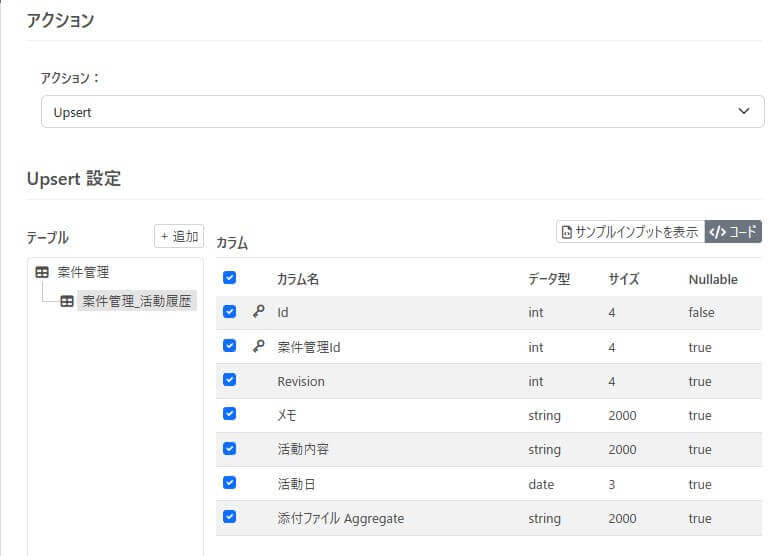

次に、テーブル選択で「追加」をクリックして、子側オブジェクトである「案件管理_活動履歴」を選択します。

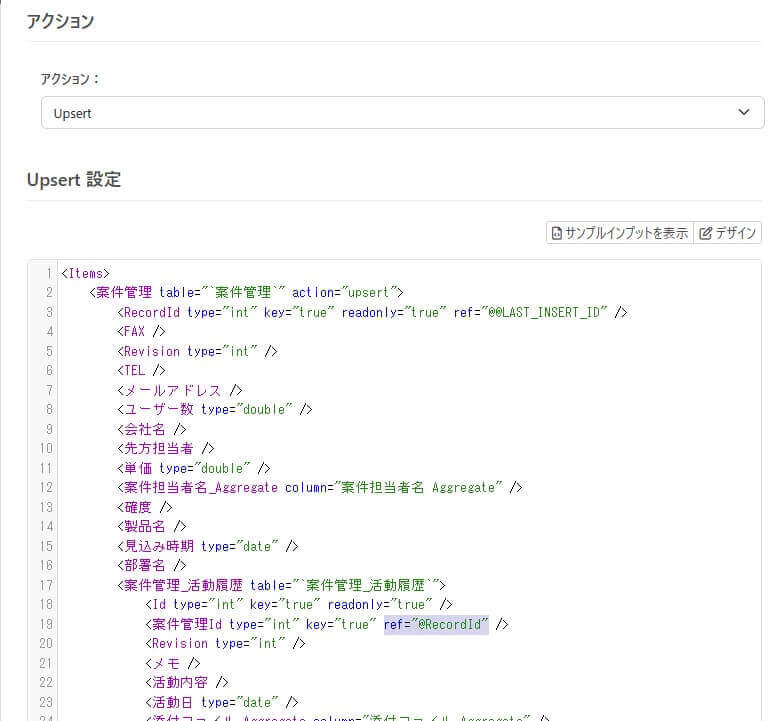

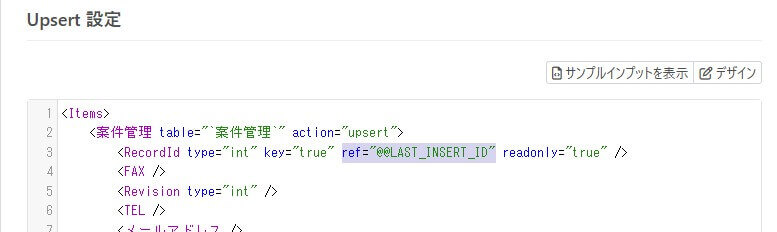

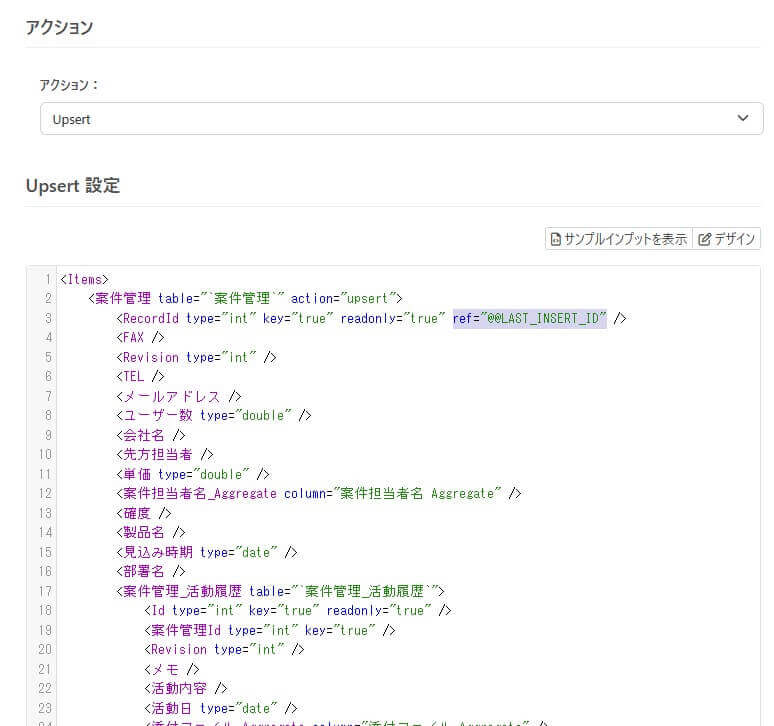

「コード」モードで「案件管理」へのレコード登録時に生成されたRecordId の値を取得・参照できるようにRecordId の「REF」要素に「@@LAST_INSERT_ID」を指定します。
次に「案件管理_活動履歴」へのレコード登録時に「案件管理Id」の値として、親テーブルのRecordId の値を参照するように「REF」要素に「@RecordId」を指定します。
kintone へ登録するコネクタの設定としては、これで完了です。
「コード」モードでの設定が「Child Tables 機能を使ったデータ登録」を設定する際にポイントとなる部分です。

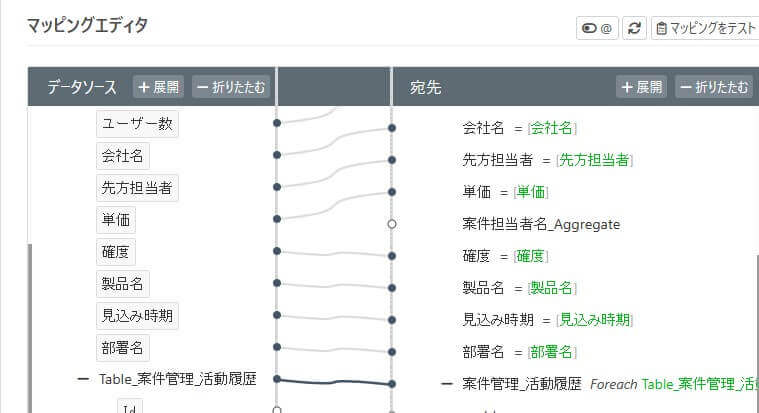

kintone へ登録するコネクタへのマッピングでは、親子構造のデータに対して適切に繰返しマッピングがされるように、Foreach ループの設定を施します。
期待通りの結果が得られるか、フローを実行してみます。

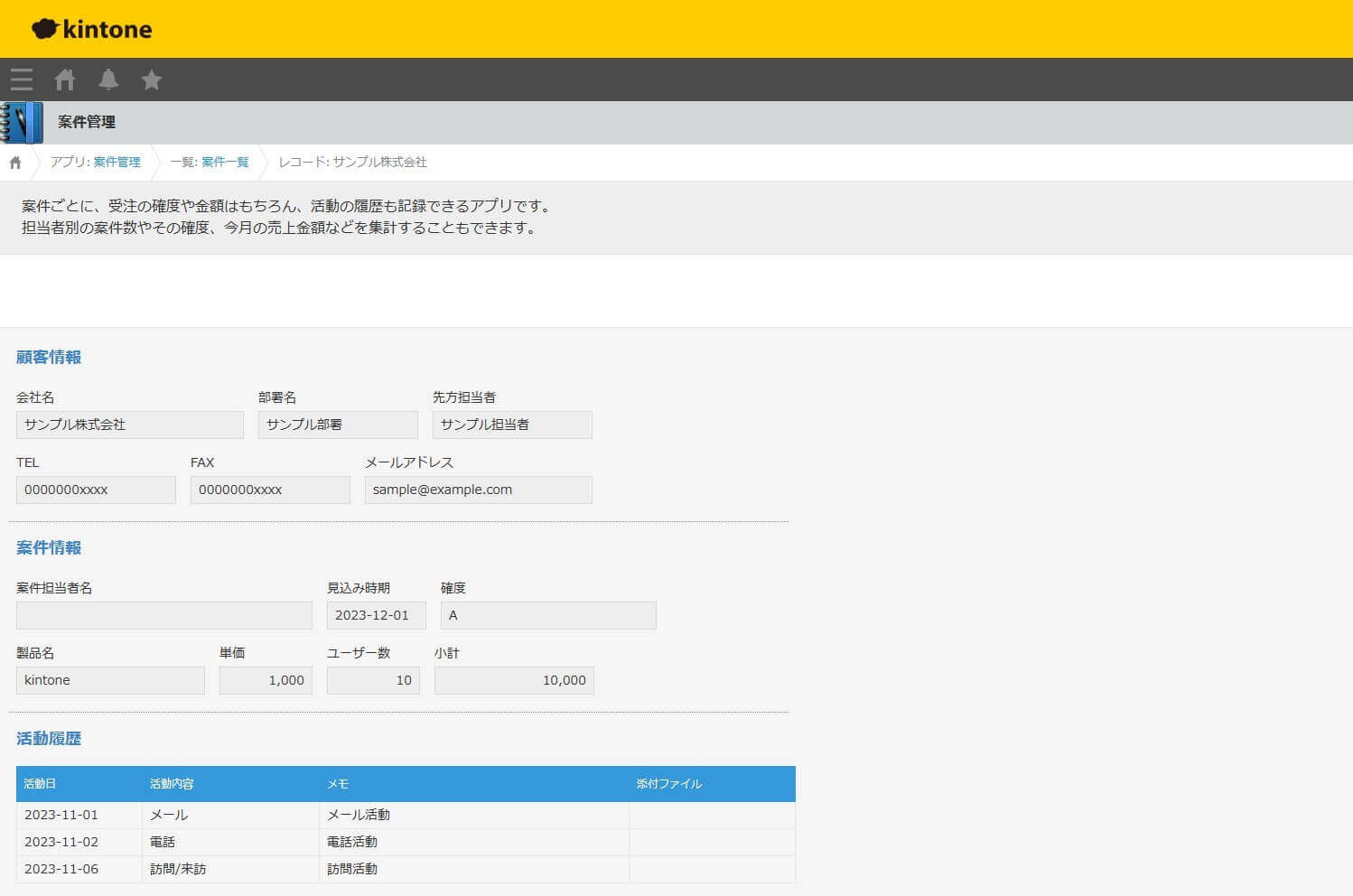

起点となるSQL Server コネクタのアウトプットタブで「受信」を実行し、フローが正常に完了すると、kintone の「案件管理」に「活動履歴」のデータを含め、親子構造でデータが登録できていることが確認できます。
このように「Child Table 機能を使ったデータ登録」は利便性の高い機能ですが、ご紹介した設定例は「親テーブルにUpdate したいケース」などでは制約もある（Insert されないため、@@LAST_INSERT_ID で値が取得されず、結果的に子テーブルの登録が失敗する）点には留意が必要です。また、トランザクションの概念がないSaaS での連携で利用する場合は、子テーブルの登録時に何かしらの理由で失敗しても、親テーブルには登録されている状態になるので、それらの点にも留意が必要かも知れません。
親子構造のデータをシンプルなフローで連携（登録）したい、というケースなどでぜひお試しください。
Child Tables 機能を使ったデータ登録については、こちらのヘルプトピックもぜひ参考にしてください。
Child Tables 機能の関連記事
Child Tables 機能（Child Tables 機能を使ったデータ取得）を使った例は、こちらの記事でも紹介していますので、あわせてご活用ください。
まとめ
この記事では、CData Arc のデータソース系コネクタで利用できる「Child Tables」をご紹介しました。
Select アクションやUpsert アクションで利用できる「Child Tables」機能は、1回のコネクタアクションで複数のテーブルへアクセスできる利便性の高い機能です。複数テーブルへアクセスするため、上手く活用するには制約や条件もありますが「親子関係を維持した形でデータを取得したい」「登録したい」という場面では、ぜひ活用を検討してみてください。
CData Arc はシンプルで拡張性の高いコアフレームワークに、豊富なMFT・EDI・エンタープライズコネクタを備えたパワフルな製品です。CData Drivers との組み合わせで270を超えるアプリケーションへの連携を実現できます。必要な連携を低価格からはじめられる事も大きな特長です。
皆さんのつなぎたいシナリオでぜひ CData Arc を試してみてください。
CData Arc - セキュアなデータ連携とマネージドファイル転送（MFT）
製品を試していただく中で何かご不明な点があれば、テクニカルサポートへお気軽にお問い合わせください。
CData Software Japan - Support Form
この記事では CData Arc™ 2023 - 23.3.8698.0 を利用しています
